CT系列5.1"HD工業內視鏡360°鎢絲鋼探測管
1 / 4
  • CT系列5.1"HD工業內視鏡360°鎢絲鋼探測管
  • CT系列5.1"HD工業內視鏡360°鎢絲鋼探測管
  • CT系列5.1"HD工業內視鏡360°鎢絲鋼探測管
  • CT系列5.1"HD工業內視鏡360°鎢絲鋼探測管

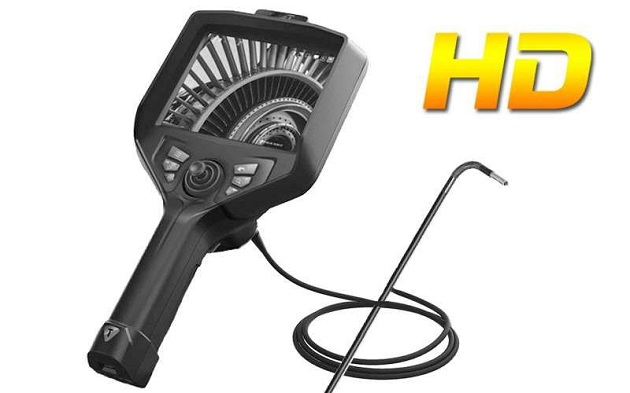

CT系列5.1"HD工業內視鏡360°鎢絲鋼探測管
商品簡述:
‧  5.1吋 HD IPS LCD 螢幕
‧ 快照和影像錄製
‧ LED 9段亮度調節
‧ 可替換多種不同直徑探測管,雙鏡頭、側鏡頭、無擺頭
‧ 電池可拆缷
‧ 360 ° 全角度擺頭探測管
‧ 鎢絲鋼編織探測管

檔案下載
  • 產品簡介
  • 產品規格
  • 探測管
  • 系列型號
  • 應用實例
  • 特色

    • IR燈光介紹 (選配)

    • UV燈光介紹 (選配)

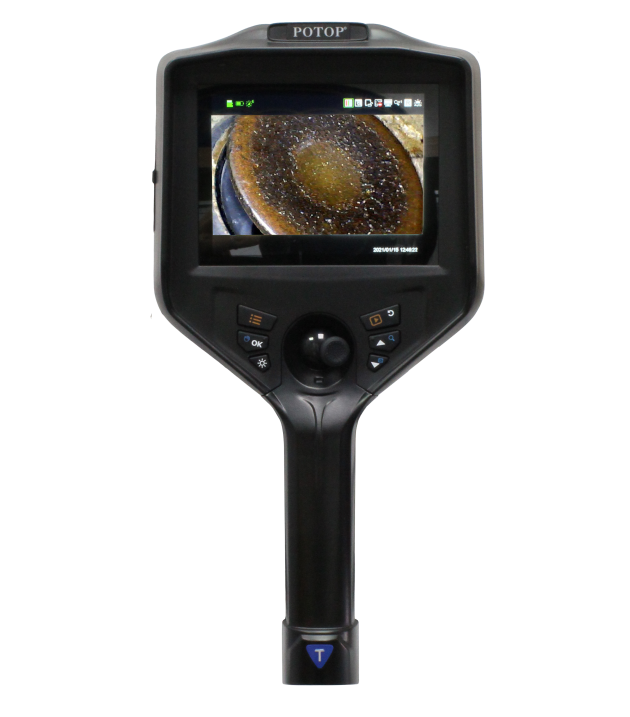

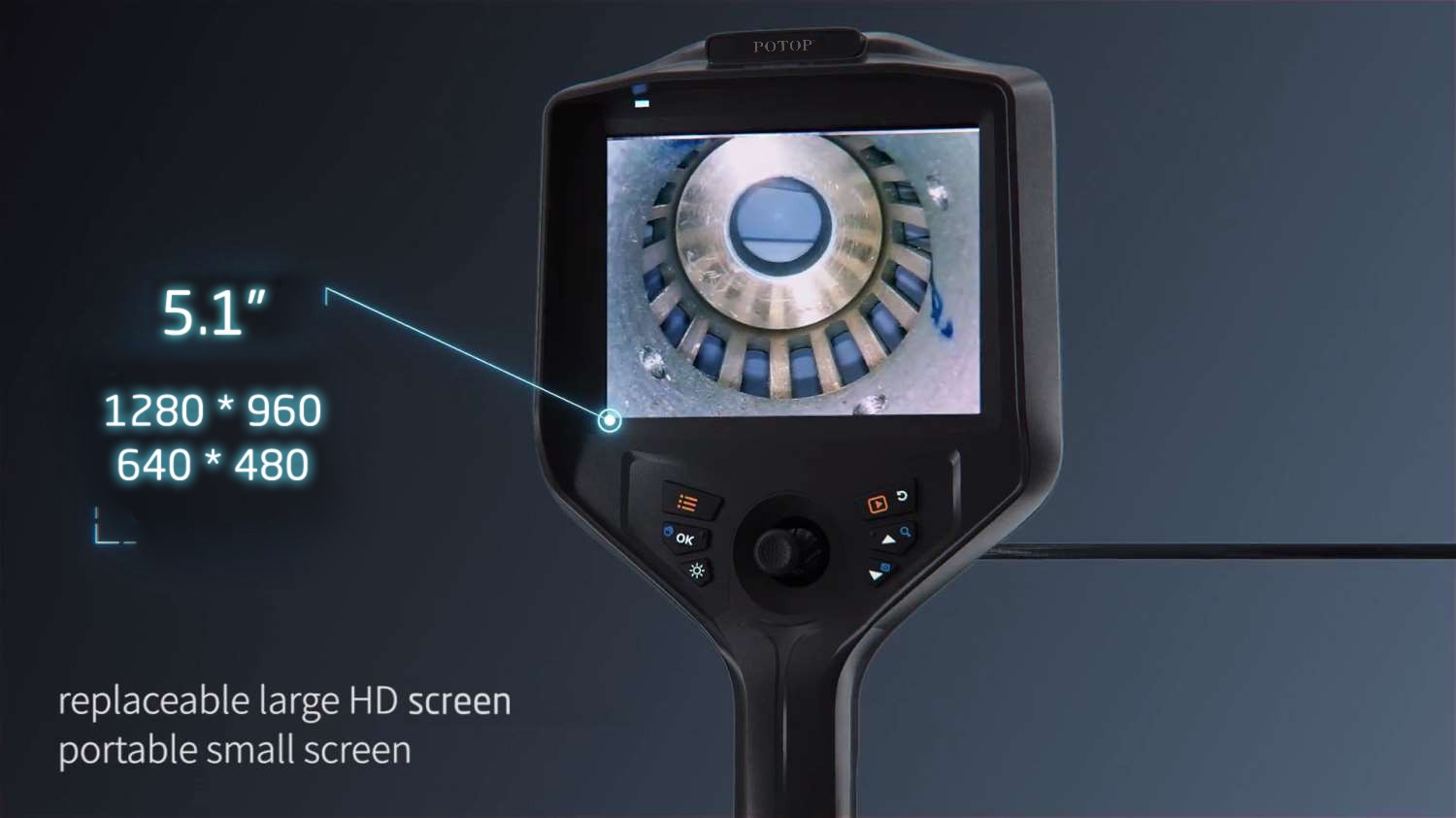

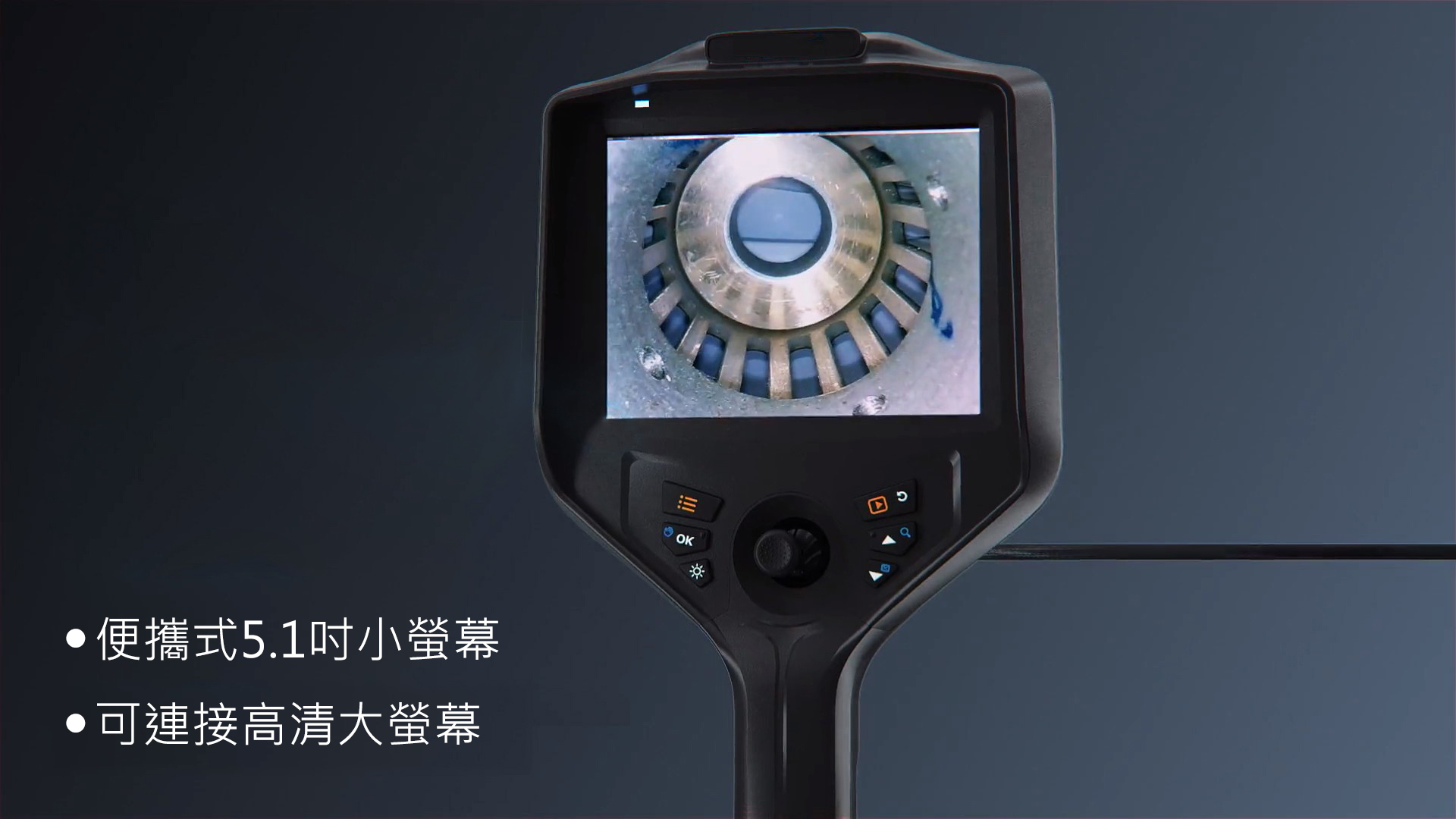

    高解析度螢幕  5.1"吋

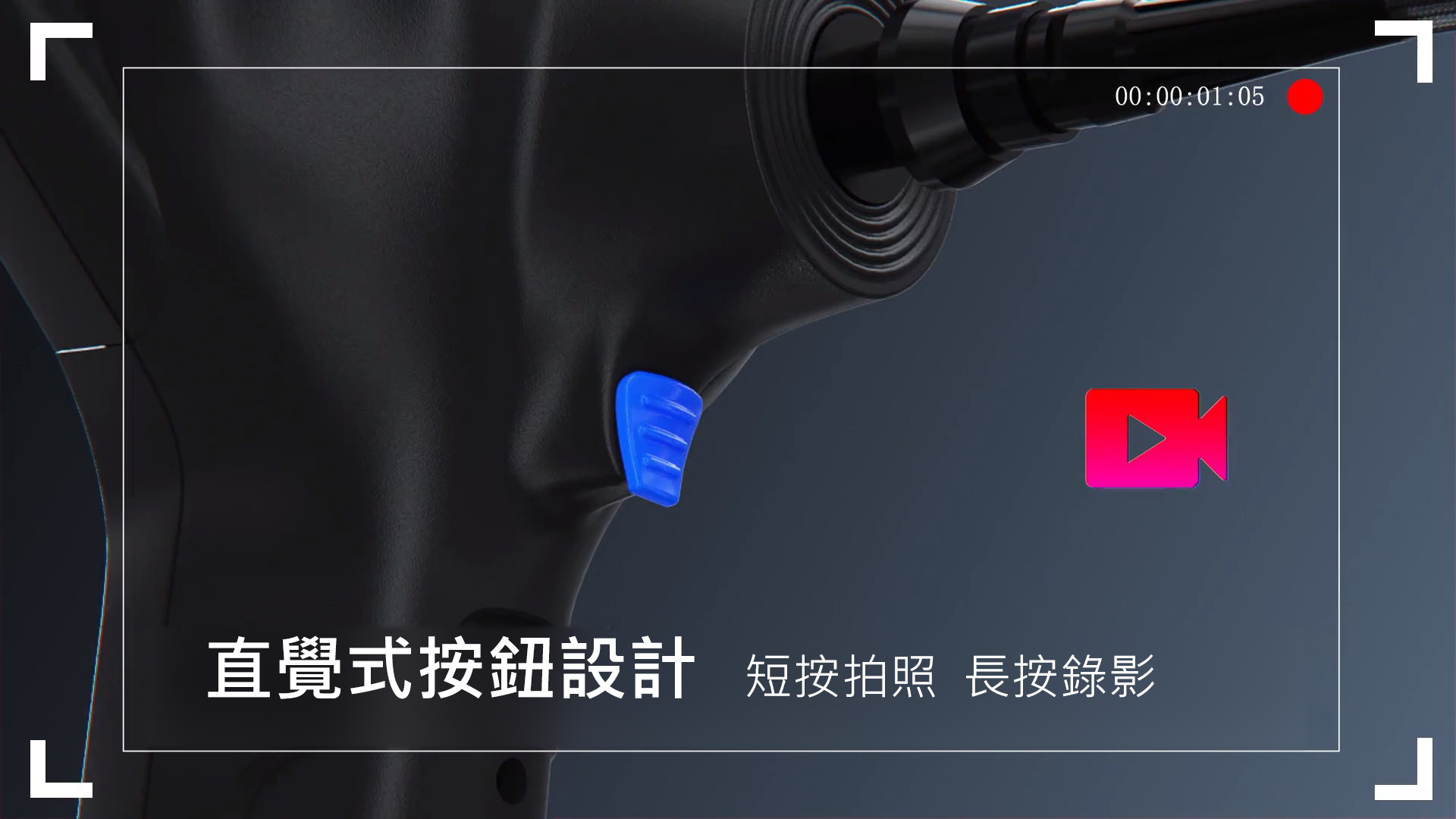

    一鍵錄影&照相


    防水設計

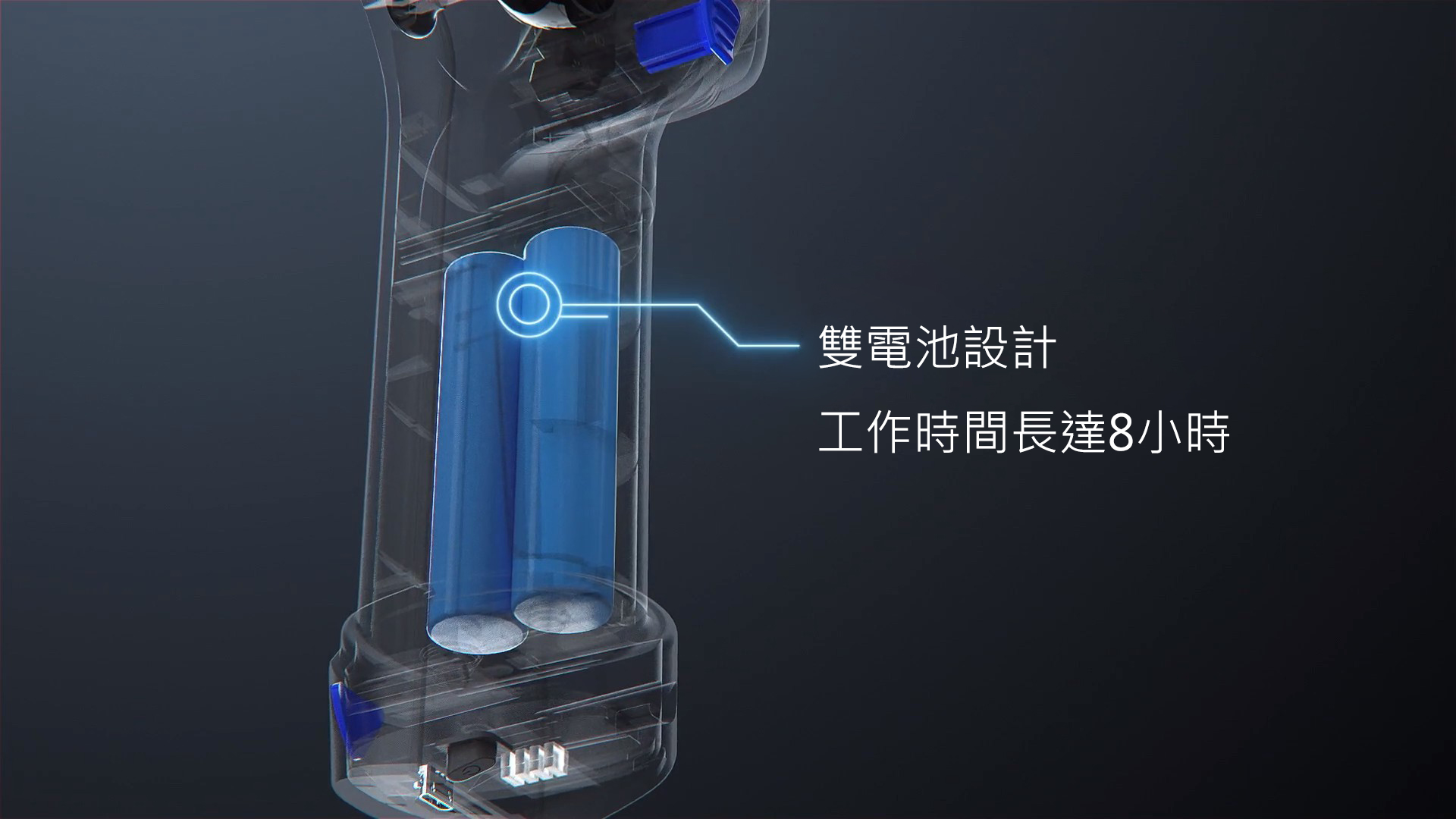

    兩顆 18650 鋰電池設計 (可拆卸)


    高畫質無損檢測


    輕巧 360° 搖桿操作


    超廣角鏡頭(檢測無死角)

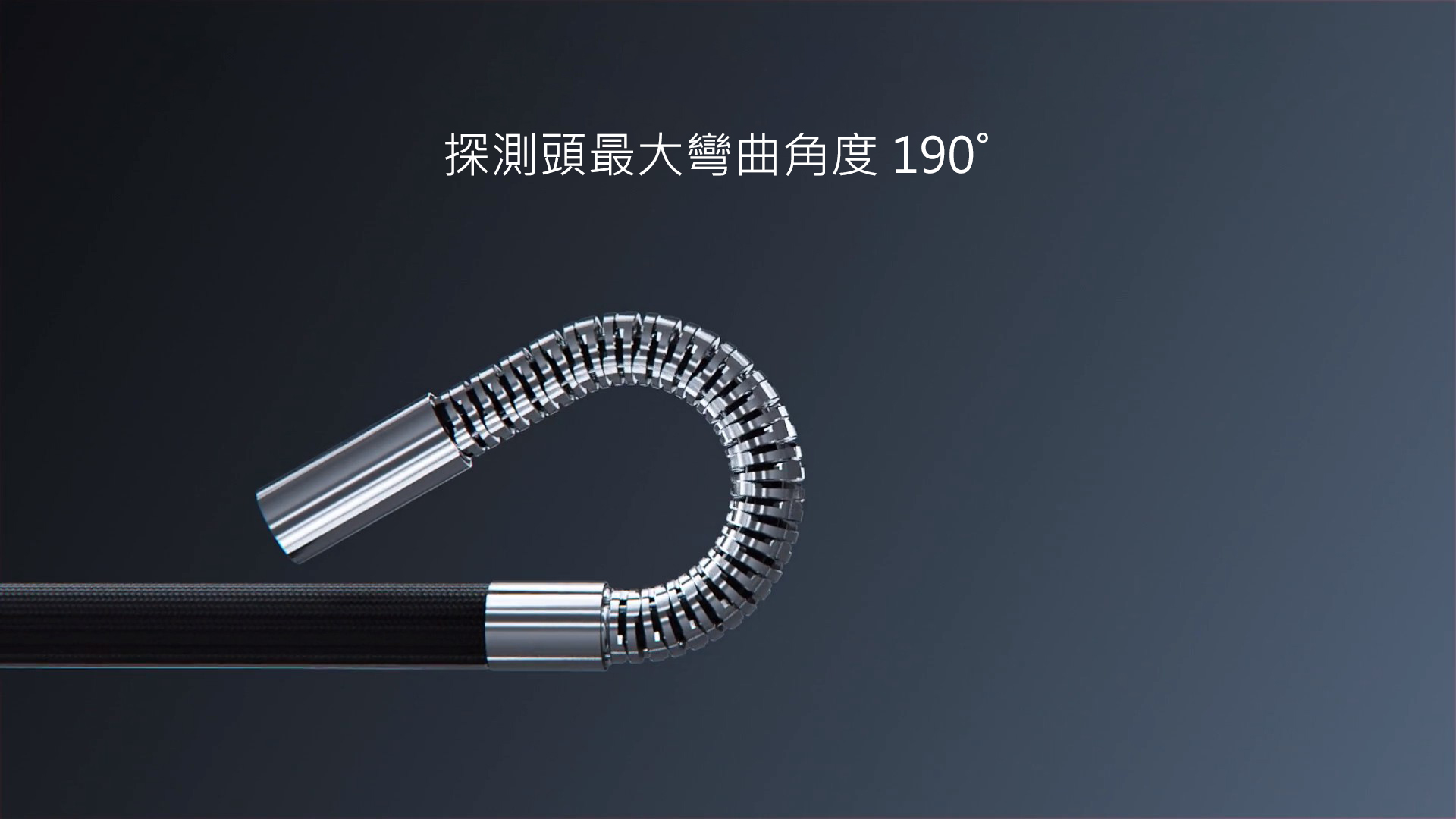

    超廣角鏡頭擺動可達190°

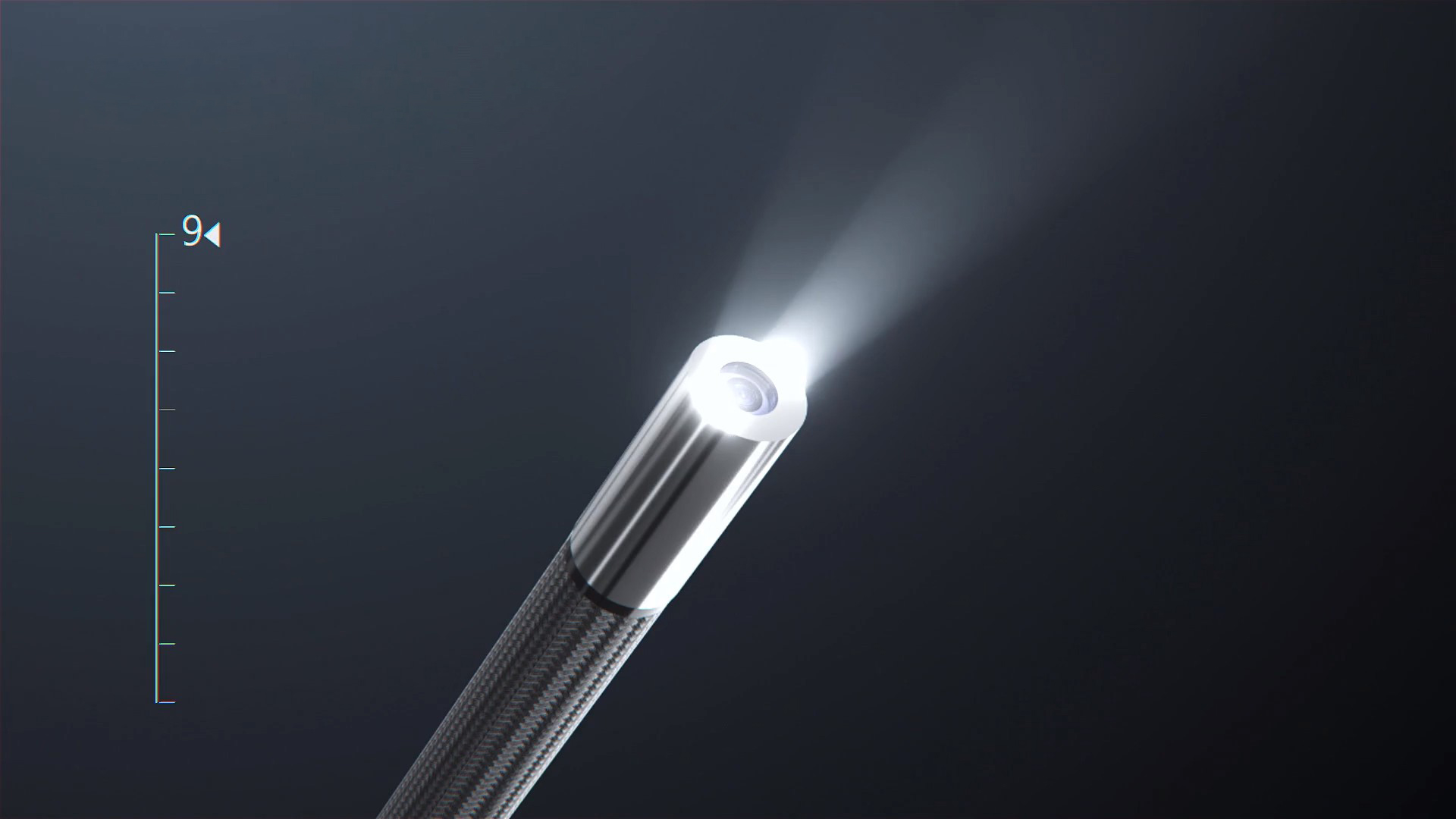

    可調節式9段燈光

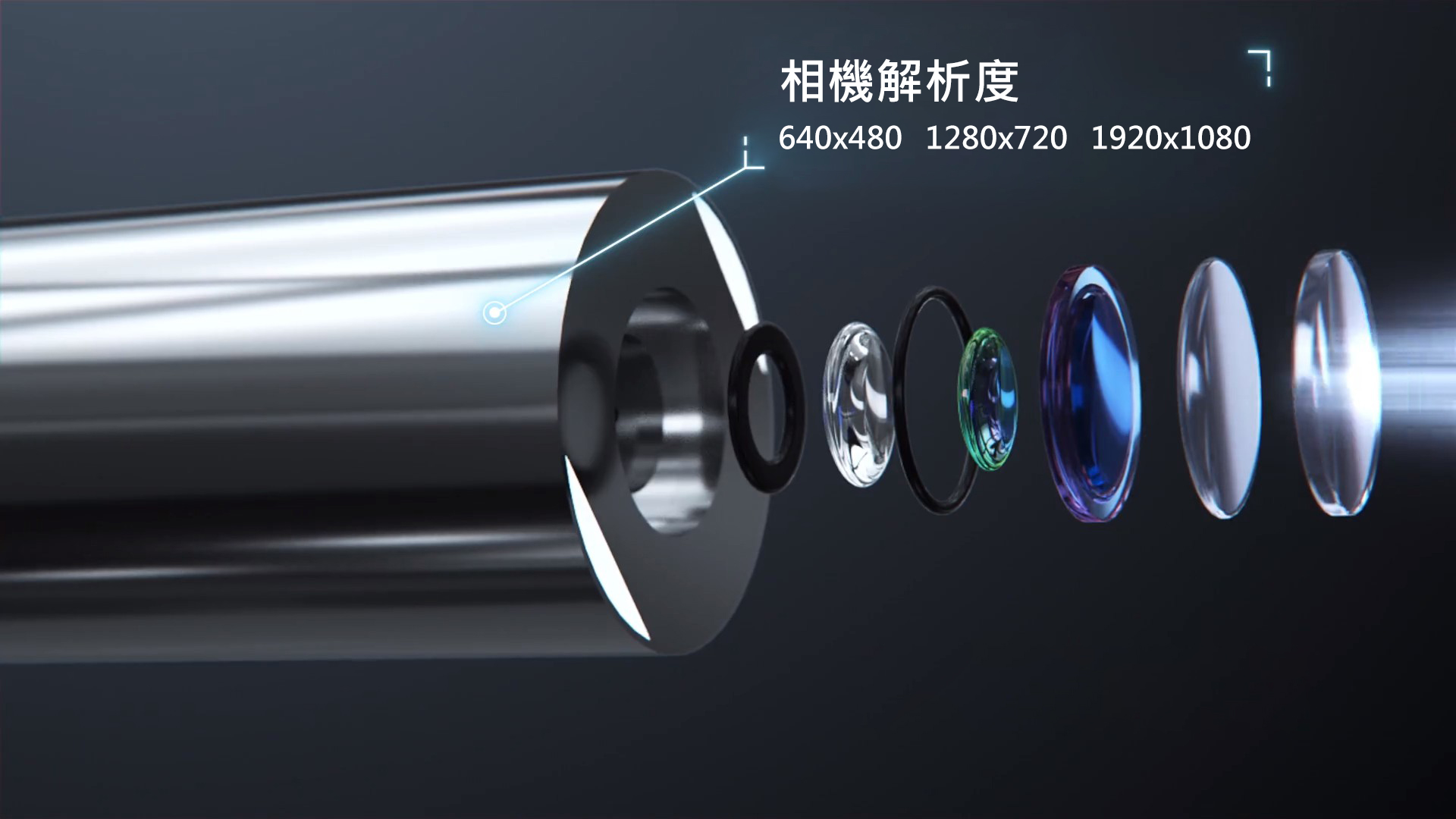

    高畫質相機鏡頭


    多種直徑可供選擇

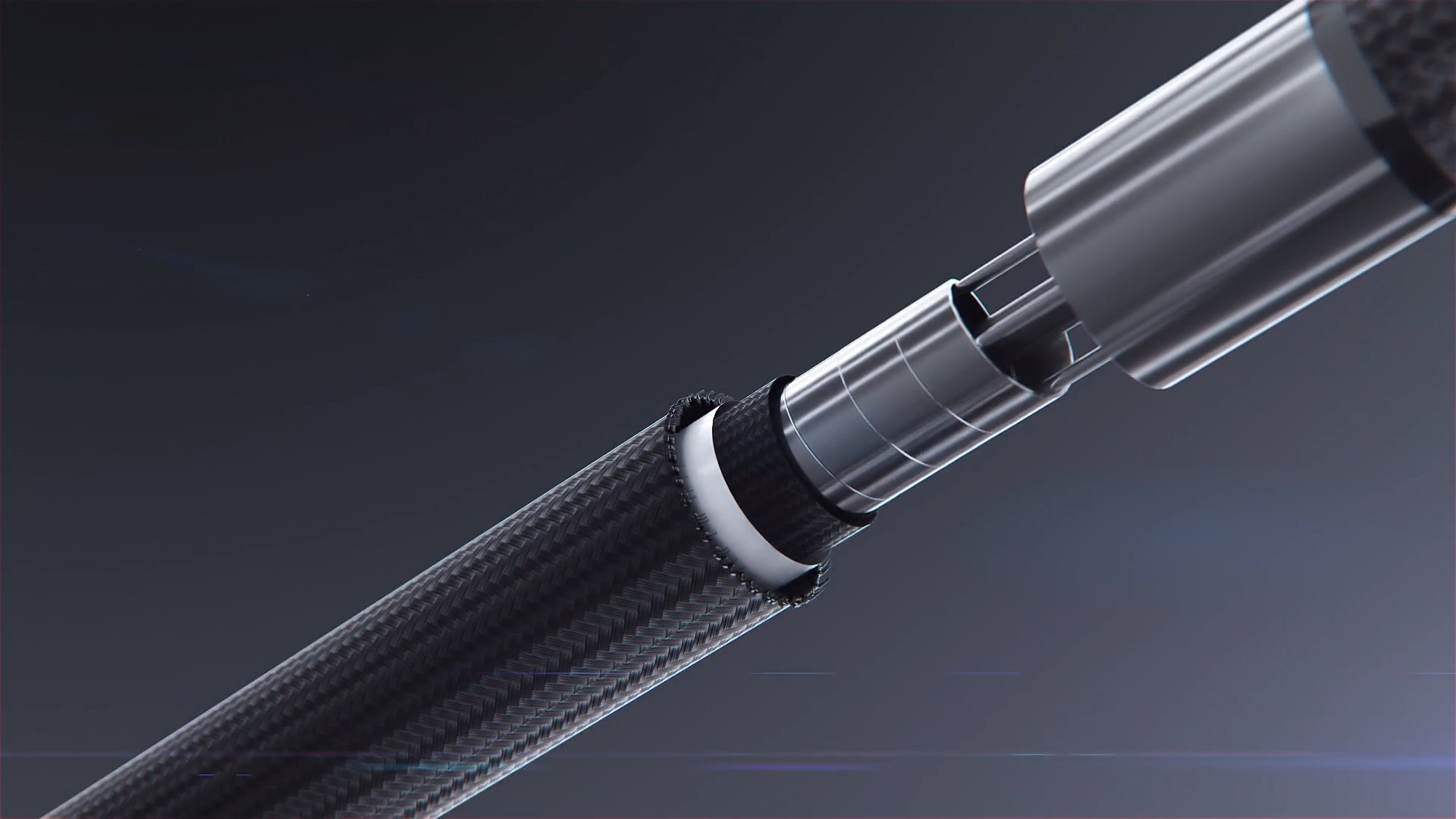

    鎢絲編織包覆5層式探測管


    國際認證

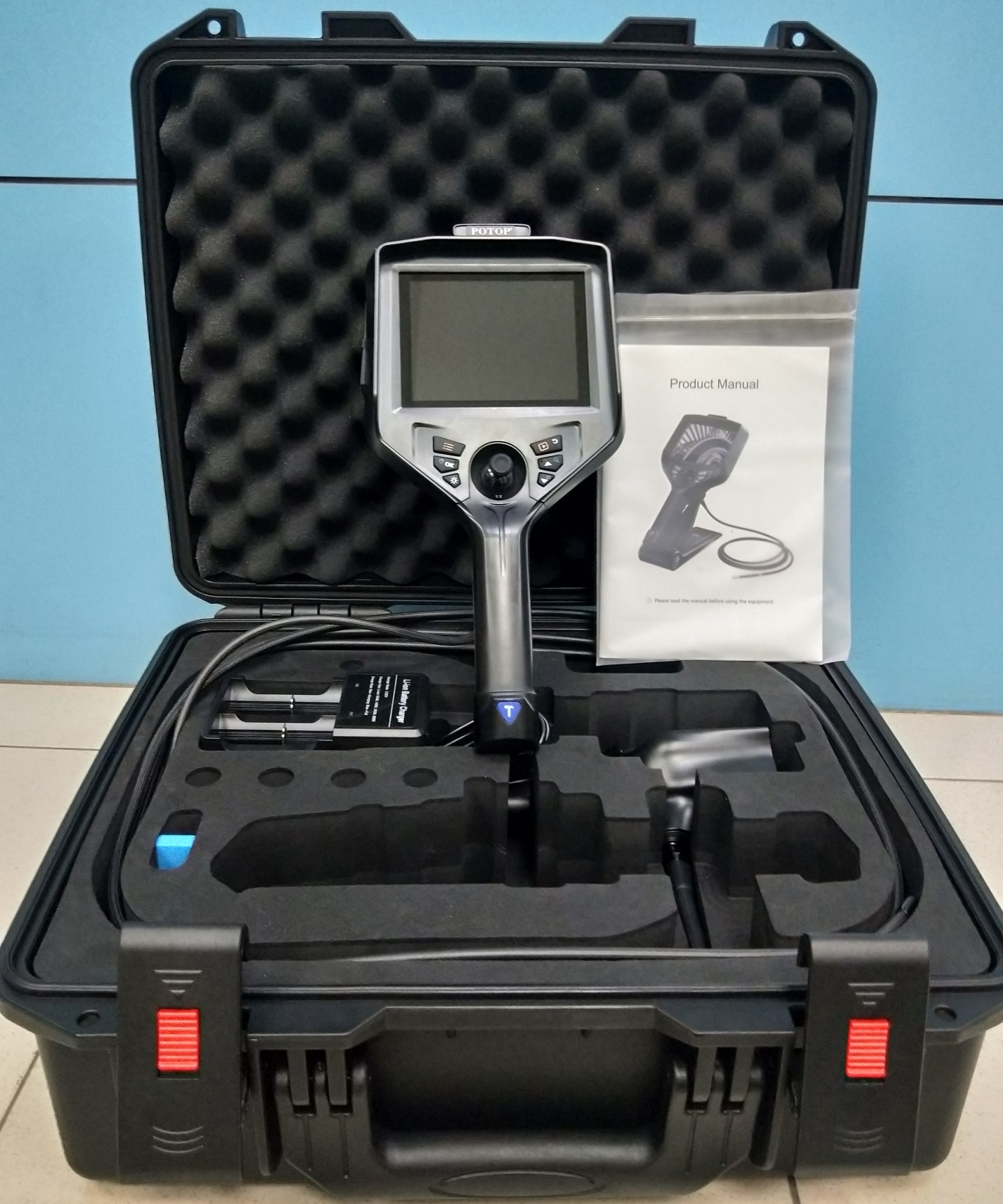

    可攜帶式防震塑鋼箱


    ø6mm 探測管的清晰度圖像質量測試影片


    ø6mm 8M   /  ø8mm 10M  -  長米數探測賽 360° 擺動測試 & 畫面品質測試


    ø3.9mm probe  /  ø2.8mm probe  -  360° 畫面品質測試


    ø3.9mm /  ø6mm / ø8mm 雙鏡頭 (前視 & 側視) 探測管  -  360° 畫面品質測試

    ø1.8mm 雙向探測管畫面品質測試



    探測管擺頭半徑




    實際拍攝影像

    自動白平衡調整

    負片模式

    最高可8倍放大



    顯示屏上的測量秤(距離16mm處為最佳精度)
    十字準線量表


    同心圓刻度




    可拆卸顯示器和探頭
    5.1" 顯示器兼容不同的探頭

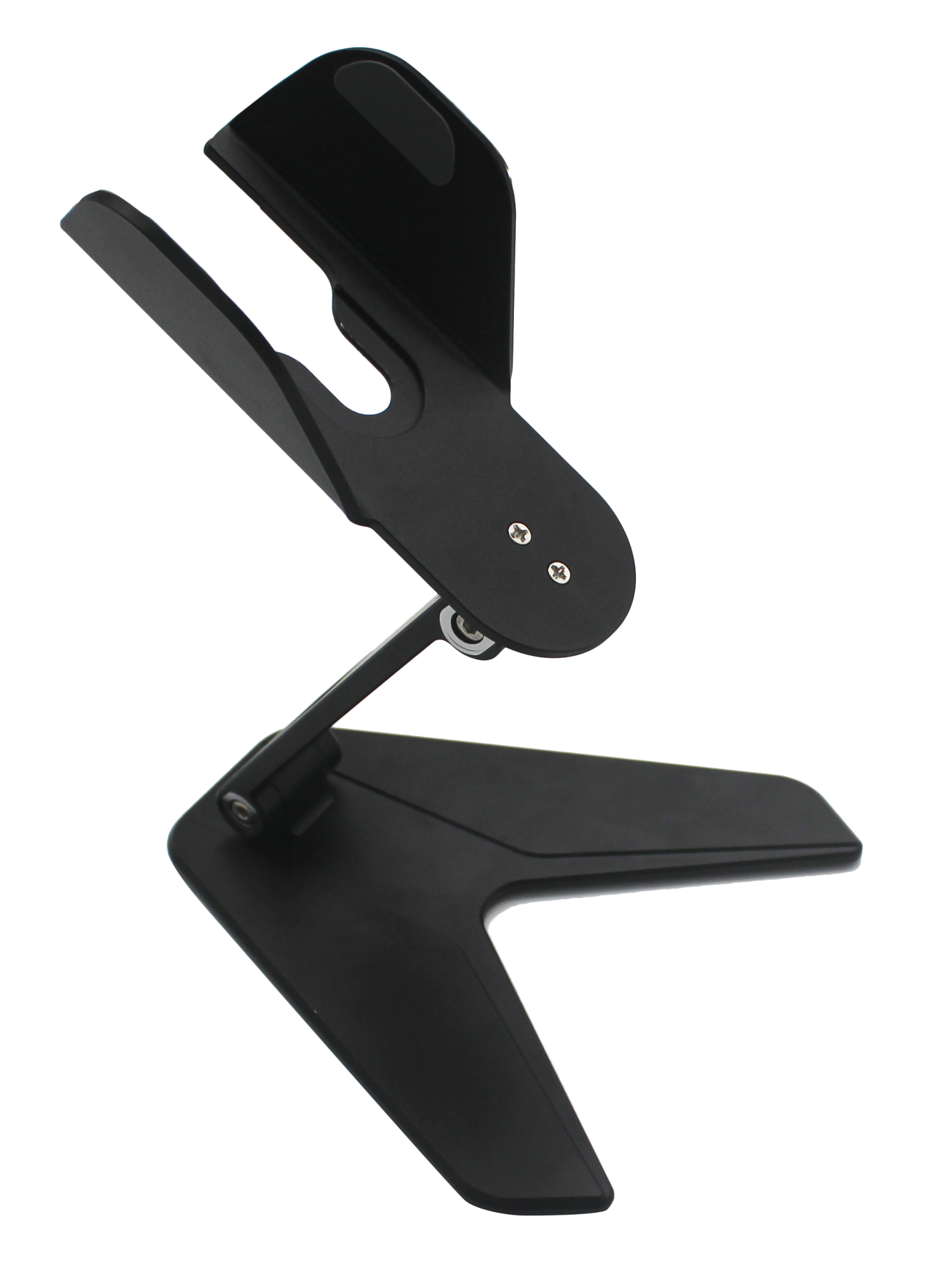

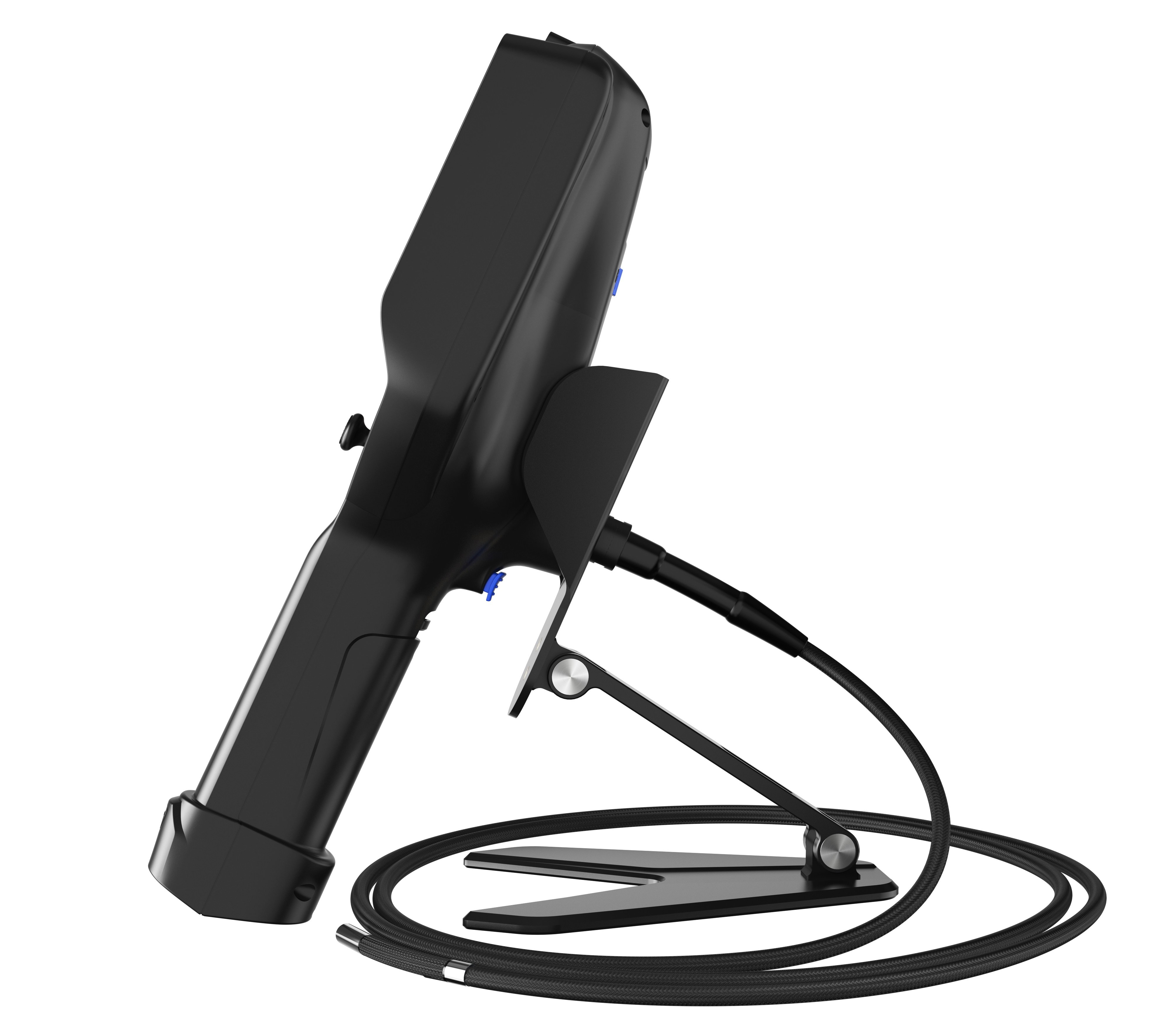

    可選配件 - 金屬折疊支架







    安全操作說明





    紅外線 IR940nm 燈光 (選配)













    UV 紫外線燈光 365nm (選配)





    紫外線內視鏡應用

    UV 管道鏡具有用於特殊 NDT 應用的 UV(紫外線)LED 燈和白色 LED 光源。
    通常,紫外內視鏡用於檢測帶有熒光染料液體滲透材料的內部洩漏和表面缺陷。
    汽車製造、航空維修、工業製造、能源等領域的工程技術人員
    生成和運輸會發現紫外線內視鏡對於特殊檢查非常有用。

    UV Inspection on Site





    高溫報警功能





    配件



    實際應用







    CT系列視頻內視鏡廣泛應用於汽車製造,汽車售後市場,警察安全檢查,航空航太領域,製藥機械,無損檢測防爆檢測等領域。


  • 型號 CT5-22 CT5-28 CT5-39 CT5-60 CT5-80
    鏡頭直徑 2.2mm 2.8mm 3.9mm 6.0mm 8.0mm
    畫面視角 正視鏡頭 正視鏡頭
    (90° 側邊鏡頭提供選擇)
    正視鏡頭
    (90° 側邊鏡頭 / 雙視角鏡頭提供選擇)
    畫素 300,000 1,000,000
    焦距 3-50mm
    5-80mm
    5-50mm 10-100mm
    (3-15mm / 5-30mm for option)
    10-100mm
    (3-25mm / 5-50mm / 20mm-infinity for option)
    側鏡頭 : 5-50mm
    廣角角度 120°
    圖片畫素 640*480 1280*720
    影片畫素 640*480 1280*720
    擺動角度 雙向擺頭180° 360° 搖桿操作擺頭
    光源 後置光纖 LED/光纖
    燈原亮度 20000 Lx 50000 Lx 60000 Lx
    1-9節可調式燈光
    管線材質 鎢絲編織包覆5層式探測管. 極高保護耐衝撞
    管線長度 1m / 2m 1.5m / 3m 1.5m~10m 10m
    可彎角度 Max:150° 190° / 150° 190°(1.5m)~100°(7m) 90°
    防水 管線/ 相機 : IP67 ; 主機螢幕: IP65
    螢幕 5.1" 彩色平面轉換螢幕. 全視角角度, 遮陽設計
    螢幕解析度 1280*960
    放大 / 縮小 數位變焦 2X/4X/8X
    語言 英文/ 法文 / 德文 / 西班牙文 / 日文 / 繁體中文 / 簡體中文 / 俄文 / 韓文  / 波蘭文/ 義大利文
    白平衡 5段式調節, 可自動消除斑點以達最佳畫質
    白平衡模式 自動/手動
    圖像效果 負片模式 / 黑白模式 / 標準模式
    影像旋轉功能 0° / 90° / 180° / 270°
    螢幕功能 圓形刻劃/ 十字線刻劃
    圖像/視頻格式 JPEG / MOV
    數據端 HDMI 輸出, 防水防塵Micro USB 端口
    儲放溫度 -23℃~63℃
    工作溫度 螢幕 :30℃~60℃, 鏡頭 -25℃~80℃
    電池續航力 ≥8h
    電池容量 3.7V,3200mAh×2 (可拆卸 18650 充電式鋰電池)
    充電 DC5V, 1A
    重量/尺寸 0.8Kg (含電池) ; 尺寸: 324.3*161.3*91.2mm
    管徑選擇 主機可供不同管徑的探測管使用
    手提式箱子 手提式塑鋼氣密防震箱, 尺寸: 46*40*19cm
    標準配備 手提箱, 內視鏡, 電池, 讀卡機, 16GB TF 記憶卡, 充電器, HDMI線, USB線, 鏡頭清潔組, 英文操作手冊
    可選用升級 高溫警示
    Wi-Fi影像傳輸至手機及電腦
    UV365nm 紫外線燈光 / 紅外線 IR940nm 燈光
     展示支架

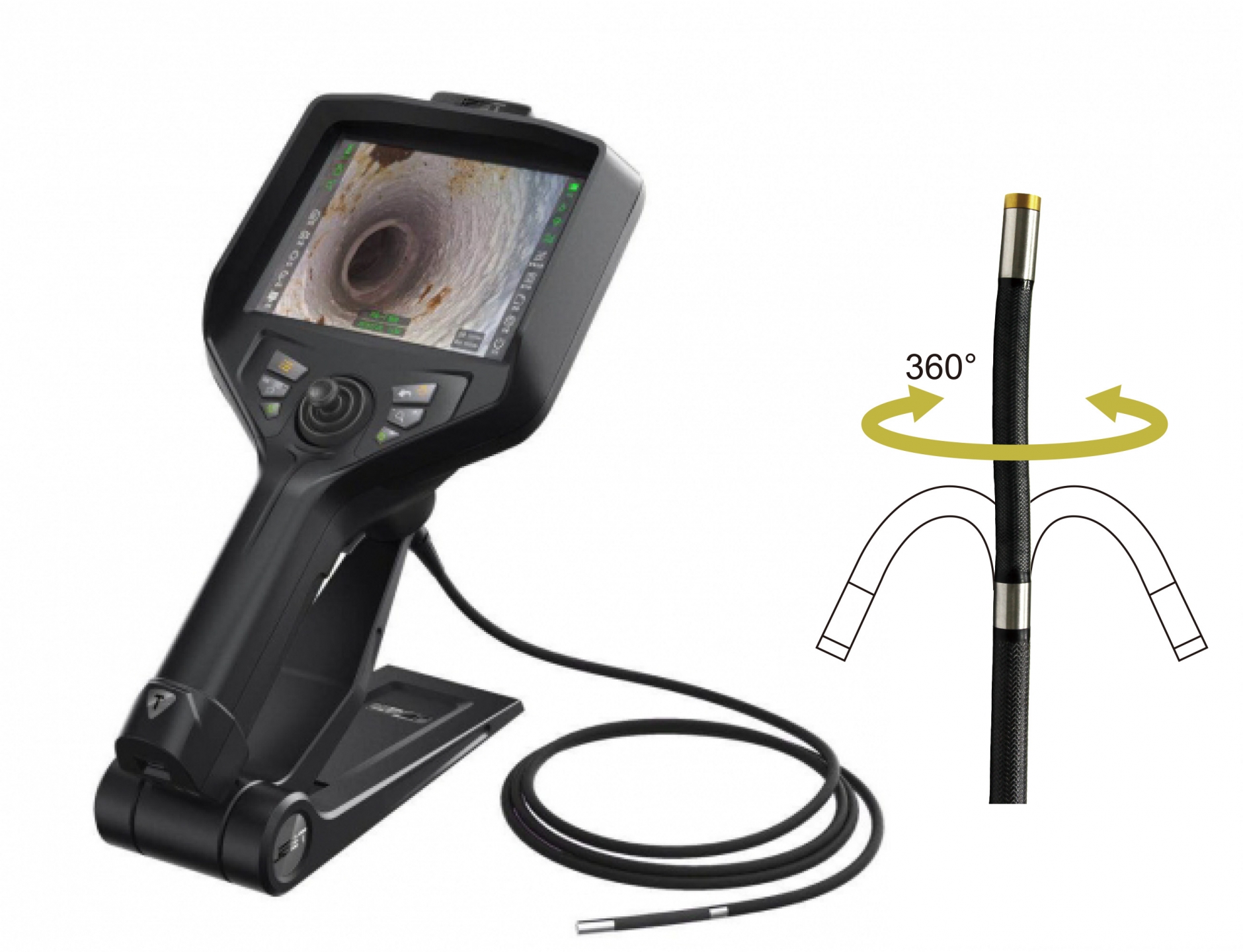

  • 雙向擺頭 / 360°  4向擺頭 ( CT5)

    擺頭類型 : 雙向直徑2.2mm,
                    360°(4向)直徑2.8mm
    & 3.9mm
    擺頭角度: >150°
    解析度: 640 x 480 直徑(
    2.2mm /2.8mm) / 1280 x 720 直徑( 3.9mm)
    管線長度 : 1M / 2M / 3M
    主機型號: CT5
    可拆卸管線 & 螢幕

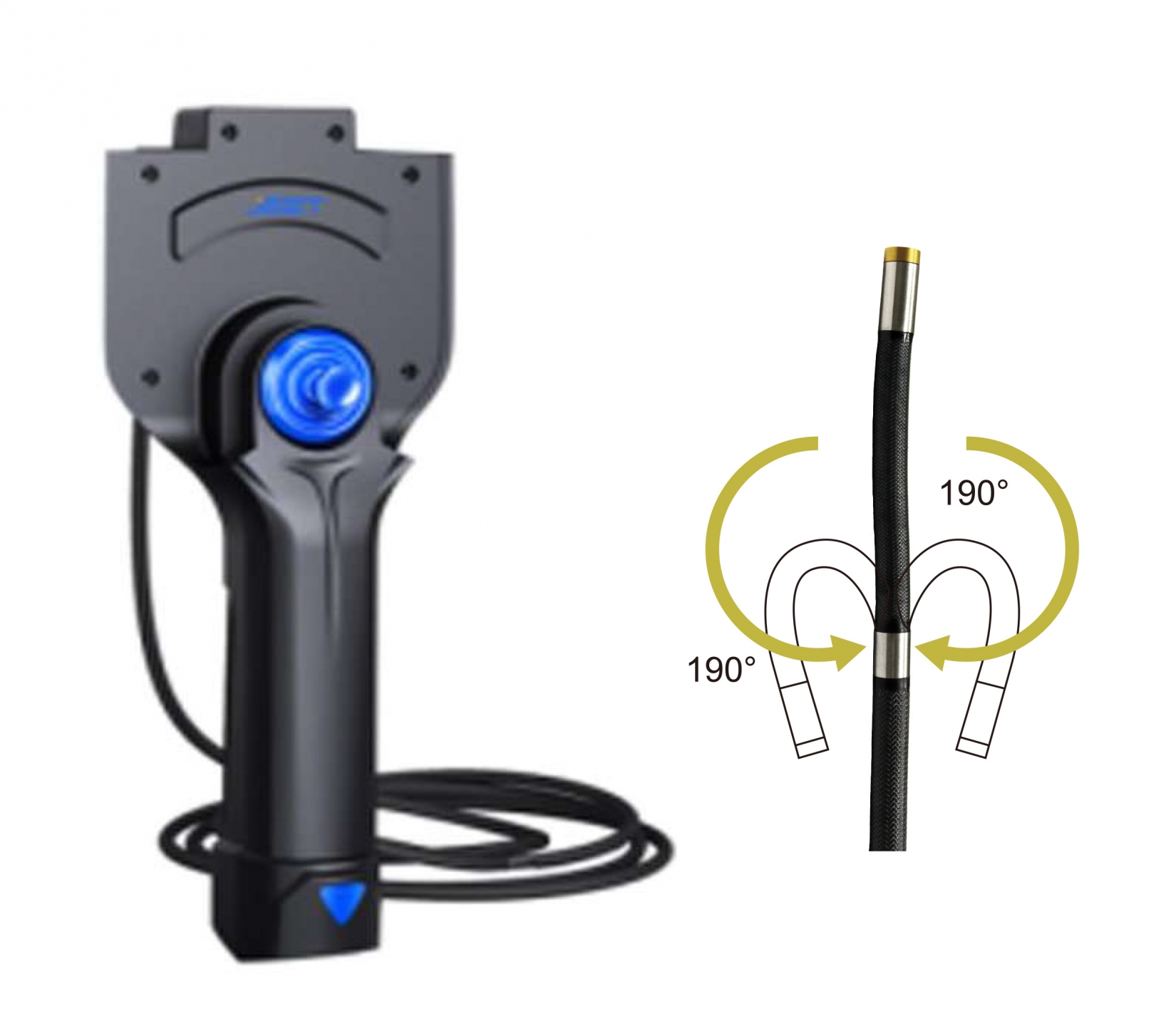

    360°擺頭 HD 探測管 ( CT5 )

    360° 擺頭能在狹窄的空間提供靈活性的檢測 、高密度不銹鋼管具有耐用性、柔韌性,且不生鏽、防水、耐高溫

    擺頭類型 : 360° ( 4巷 )
     直徑6.0 mm/8.0mm
    擺動角度 : >190°
    解析度: 1280 x 720 ( HD )
    管線長度 : 1.5M ~ 7M(
    Ø6.0mm) / 10M(Ø8.0mm)
    主機型號 : CT5
    可拆卸管線 & 螢幕

  •  CT5 系列 (螢幕及管線可搭配的選擇)

    型號 螢幕 管徑 長度 擺向 解析度 LED亮度 可更換的管線
    CT5-18012 5.1" Ø1.8mm 1M 2Way 400x400 2000Lx



    管徑Ø1.8mmØ2.2mmØ2.8mm
    可更換使用
    CT5-22012 5.1" Ø2.2mm 1M 2Way 640x480 20000Lx
    CT5-22022 5.1" Ø2.2mm 2M 2Way 640x480 20000Lx
    CT5-28014 5.1" Ø2.8mm 1M 360˚(4Way) 640x480 20000Lx
    CT5-28024 5.1" Ø2.8mm 2M 360˚(4Way) 640x480 20000Lx
    CT5-28034 5.1" Ø2.8mm 3M 360˚(4Way) 640x480 20000Lx
    CT5-39024 5.1" Ø3.9mm 1.5M 360˚(4Way) 1280x720(HD) 20000Lx




    管徑Ø3.9mm與Ø6mm及Ø8mm可更換使用
    CT5-39034 5.1" Ø3.9mm 3M 360˚(4Way) 1280x720(HD) 20000Lx
    CT5-60024 5.1" Ø6.0mm 1.5M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60034 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60054 5.1" Ø6.0mm 5M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60064 5.1" Ø6.0mm 6M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60074 5.1" Ø6.0mm 7M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60084 5.1" Ø6.0mm 8M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60104 5.1" Ø6.0mm 10M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-80104 5.1" Ø8.0mm 10M 360˚(4Way) 1280x720(HD) 60000Lx

    CT5-IR Series

    型號 螢幕 管徑 長度 擺向 解析度 燈光
    CT5-60014IR 5.1" Ø6.0mm 1M 360˚(4Way) 1280x720(HD) IR
    CT5-60024IR 5.1" Ø6.0mm 2M 360˚(4Way) 1280x720(HD) IR
    CT5-60034IR 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) IR
    CT5-60014IRS 5.1" Ø6.0mm 1M 360˚(4Way) 1280x720(HD) IR & LED Switch
    CT5-60024IRS 5.1" Ø6.0mm 2M 360˚(4Way) 1280x720(HD) IR & LED Switch
    CT5-60034IRS 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) IR & LED Switch

     CT5-UV Series

    型號 螢幕 管徑 長度 擺向 解析度 燈光
    CT5-60014UV 5.1" Ø6.0mm 1.5M 360˚(4Way) 1280x720(HD) UV & LED Switch
    CT5-60024UV 5.1" Ø6.0mm 2M 360˚(4Way) 1280x720(HD) UV & LED Switch
    CT5-60034UV 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) UV & LED Switch
  • 產品簡介

    特色

    • IR燈光介紹 (選配)

    • UV燈光介紹 (選配)



    高解析度螢幕  5.1"吋


    一鍵錄影&照相


    防水設計


    兩顆 18650 鋰電池設計 (可拆卸)


    高畫質無損檢測


    輕巧 360° 搖桿操作


    超廣角鏡頭(檢測無死角)


    超廣角鏡頭擺動可達190°



    可調節式9段燈光


    高畫質相機鏡頭


    多種直徑可供選擇


    鎢絲編織包覆5層式探測管


    國際認證


    可攜帶式防震塑鋼箱


    ø6mm 探測管的清晰度圖像質量測試影片


    ø6mm 8M   /  ø8mm 10M  -  長米數探測賽 360° 擺動測試 & 畫面品質測試


    ø3.9mm probe  /  ø2.8mm probe  -  360° 畫面品質測試


    ø3.9mm /  ø6mm / ø8mm 雙鏡頭 (前視 & 側視) 探測管  -  360° 畫面品質測試

    ø1.8mm 雙向探測管畫面品質測試



    探測管擺頭半徑




    實際拍攝影像

    自動白平衡調整

    負片模式

    最高可8倍放大



    顯示屏上的測量秤(距離16mm處為最佳精度)
    十字準線量表


    同心圓刻度




    可拆卸顯示器和探頭
    5.1" 顯示器兼容不同的探頭




    可選配件 - 金屬折疊支架







    安全操作說明





    紅外線 IR940nm 燈光 (選配)













    UV 紫外線燈光 365nm (選配)





    紫外線內視鏡應用

    UV 管道鏡具有用於特殊 NDT 應用的 UV(紫外線)LED 燈和白色 LED 光源。
    通常,紫外內視鏡用於檢測帶有熒光染料液體滲透材料的內部洩漏和表面缺陷。
    汽車製造、航空維修、工業製造、能源等領域的工程技術人員
    生成和運輸會發現紫外線內視鏡對於特殊檢查非常有用。

    UV Inspection on Site





    高溫報警功能





    配件



    實際應用







    CT系列視頻內視鏡廣泛應用於汽車製造,汽車售後市場,警察安全檢查,航空航太領域,製藥機械,無損檢測防爆檢測等領域。


  • 產品規格
    型號 CT5-22 CT5-28 CT5-39 CT5-60 CT5-80
    鏡頭直徑 2.2mm 2.8mm 3.9mm 6.0mm 8.0mm
    畫面視角 正視鏡頭 正視鏡頭
    (90° 側邊鏡頭提供選擇)
    正視鏡頭
    (90° 側邊鏡頭 / 雙視角鏡頭提供選擇)
    畫素 300,000 1,000,000
    焦距 3-50mm
    5-80mm
    5-50mm 10-100mm
    (3-15mm / 5-30mm for option)
    10-100mm
    (3-25mm / 5-50mm / 20mm-infinity for option)
    側鏡頭 : 5-50mm
    廣角角度 120°
    圖片畫素 640*480 1280*720
    影片畫素 640*480 1280*720
    擺動角度 雙向擺頭180° 360° 搖桿操作擺頭
    光源 後置光纖 LED/光纖
    燈原亮度 20000 Lx 50000 Lx 60000 Lx
    1-9節可調式燈光
    管線材質 鎢絲編織包覆5層式探測管. 極高保護耐衝撞
    管線長度 1m / 2m 1.5m / 3m 1.5m~10m 10m
    可彎角度 Max:150° 190° / 150° 190°(1.5m)~100°(7m) 90°
    防水 管線/ 相機 : IP67 ; 主機螢幕: IP65
    螢幕 5.1" 彩色平面轉換螢幕. 全視角角度, 遮陽設計
    螢幕解析度 1280*960
    放大 / 縮小 數位變焦 2X/4X/8X
    語言 英文/ 法文 / 德文 / 西班牙文 / 日文 / 繁體中文 / 簡體中文 / 俄文 / 韓文  / 波蘭文/ 義大利文
    白平衡 5段式調節, 可自動消除斑點以達最佳畫質
    白平衡模式 自動/手動
    圖像效果 負片模式 / 黑白模式 / 標準模式
    影像旋轉功能 0° / 90° / 180° / 270°
    螢幕功能 圓形刻劃/ 十字線刻劃
    圖像/視頻格式 JPEG / MOV
    數據端 HDMI 輸出, 防水防塵Micro USB 端口
    儲放溫度 -23℃~63℃
    工作溫度 螢幕 :30℃~60℃, 鏡頭 -25℃~80℃
    電池續航力 ≥8h
    電池容量 3.7V,3200mAh×2 (可拆卸 18650 充電式鋰電池)
    充電 DC5V, 1A
    重量/尺寸 0.8Kg (含電池) ; 尺寸: 324.3*161.3*91.2mm
    管徑選擇 主機可供不同管徑的探測管使用
    手提式箱子 手提式塑鋼氣密防震箱, 尺寸: 46*40*19cm
    標準配備 手提箱, 內視鏡, 電池, 讀卡機, 16GB TF 記憶卡, 充電器, HDMI線, USB線, 鏡頭清潔組, 英文操作手冊
    可選用升級 高溫警示
    Wi-Fi影像傳輸至手機及電腦
    UV365nm 紫外線燈光 / 紅外線 IR940nm 燈光
     展示支架
  • 探測管

    雙向擺頭 / 360°  4向擺頭 ( CT5)

    擺頭類型 : 雙向直徑2.2mm,
                    360°(4向)直徑2.8mm
    & 3.9mm
    擺頭角度: >150°
    解析度: 640 x 480 直徑(
    2.2mm /2.8mm) / 1280 x 720 直徑( 3.9mm)
    管線長度 : 1M / 2M / 3M
    主機型號: CT5
    可拆卸管線 & 螢幕

    360°擺頭 HD 探測管 ( CT5 )

    360° 擺頭能在狹窄的空間提供靈活性的檢測 、高密度不銹鋼管具有耐用性、柔韌性,且不生鏽、防水、耐高溫

    擺頭類型 : 360° ( 4巷 )
     直徑6.0 mm/8.0mm
    擺動角度 : >190°
    解析度: 1280 x 720 ( HD )
    管線長度 : 1.5M ~ 7M(
    Ø6.0mm) / 10M(Ø8.0mm)
    主機型號 : CT5
    可拆卸管線 & 螢幕

  • 系列型號

     CT5 系列 (螢幕及管線可搭配的選擇)

    型號 螢幕 管徑 長度 擺向 解析度 LED亮度 可更換的管線
    CT5-18012 5.1" Ø1.8mm 1M 2Way 400x400 2000Lx



    管徑Ø1.8mmØ2.2mmØ2.8mm
    可更換使用
    CT5-22012 5.1" Ø2.2mm 1M 2Way 640x480 20000Lx
    CT5-22022 5.1" Ø2.2mm 2M 2Way 640x480 20000Lx
    CT5-28014 5.1" Ø2.8mm 1M 360˚(4Way) 640x480 20000Lx
    CT5-28024 5.1" Ø2.8mm 2M 360˚(4Way) 640x480 20000Lx
    CT5-28034 5.1" Ø2.8mm 3M 360˚(4Way) 640x480 20000Lx
    CT5-39024 5.1" Ø3.9mm 1.5M 360˚(4Way) 1280x720(HD) 20000Lx




    管徑Ø3.9mm與Ø6mm及Ø8mm可更換使用
    CT5-39034 5.1" Ø3.9mm 3M 360˚(4Way) 1280x720(HD) 20000Lx
    CT5-60024 5.1" Ø6.0mm 1.5M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60034 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60054 5.1" Ø6.0mm 5M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60064 5.1" Ø6.0mm 6M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60074 5.1" Ø6.0mm 7M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60084 5.1" Ø6.0mm 8M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-60104 5.1" Ø6.0mm 10M 360˚(4Way) 1280x720(HD) 50000Lx
    CT5-80104 5.1" Ø8.0mm 10M 360˚(4Way) 1280x720(HD) 60000Lx

    CT5-IR Series

    型號 螢幕 管徑 長度 擺向 解析度 燈光
    CT5-60014IR 5.1" Ø6.0mm 1M 360˚(4Way) 1280x720(HD) IR
    CT5-60024IR 5.1" Ø6.0mm 2M 360˚(4Way) 1280x720(HD) IR
    CT5-60034IR 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) IR
    CT5-60014IRS 5.1" Ø6.0mm 1M 360˚(4Way) 1280x720(HD) IR & LED Switch
    CT5-60024IRS 5.1" Ø6.0mm 2M 360˚(4Way) 1280x720(HD) IR & LED Switch
    CT5-60034IRS 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) IR & LED Switch

     CT5-UV Series

    型號 螢幕 管徑 長度 擺向 解析度 燈光
    CT5-60014UV 5.1" Ø6.0mm 1.5M 360˚(4Way) 1280x720(HD) UV & LED Switch
    CT5-60024UV 5.1" Ø6.0mm 2M 360˚(4Way) 1280x720(HD) UV & LED Switch
    CT5-60034UV 5.1" Ø6.0mm 3M 360˚(4Way) 1280x720(HD) UV & LED Switch
  • 應用實例
