• ∅50mm 360°鏡頭

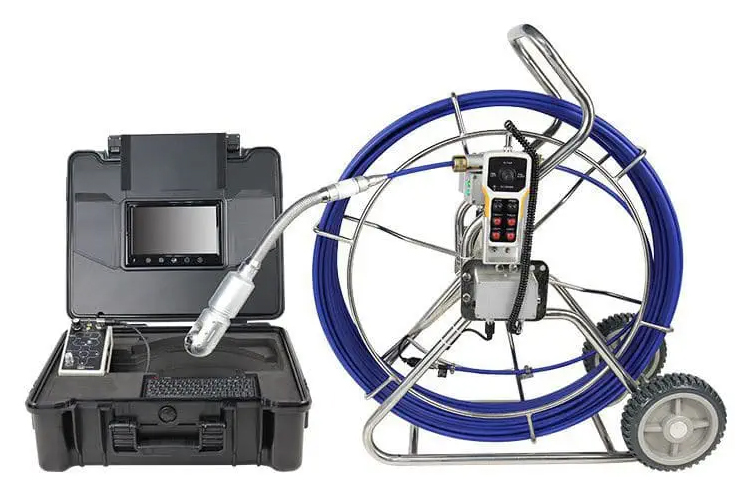

  CB9系列 ∅50mm 360°鏡頭
  60mm以上大型管道用內視鏡





  產品細節





  ---

  360°旋轉相機






  電纜 M/FT 計數器和鍵盤




  521Hz發射器

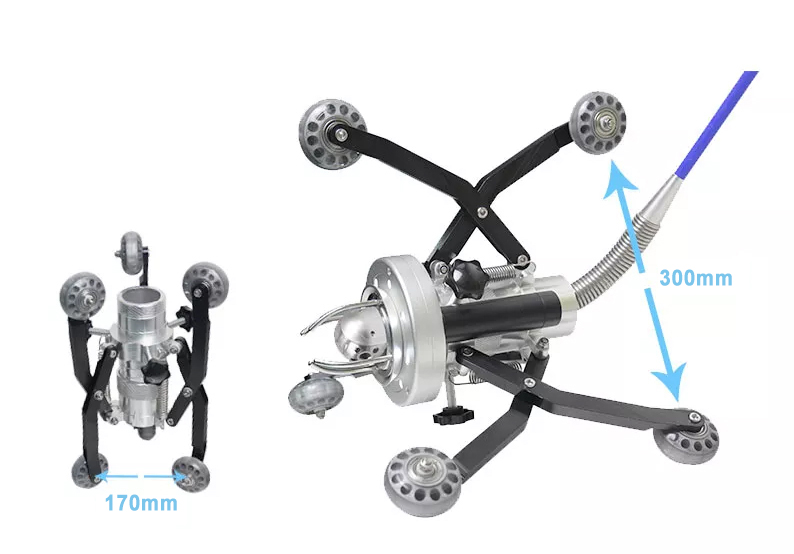

  通用軌道車


  CB9系列介紹影片


  標準配件






  選配









• ∅7~28mm 鏡頭

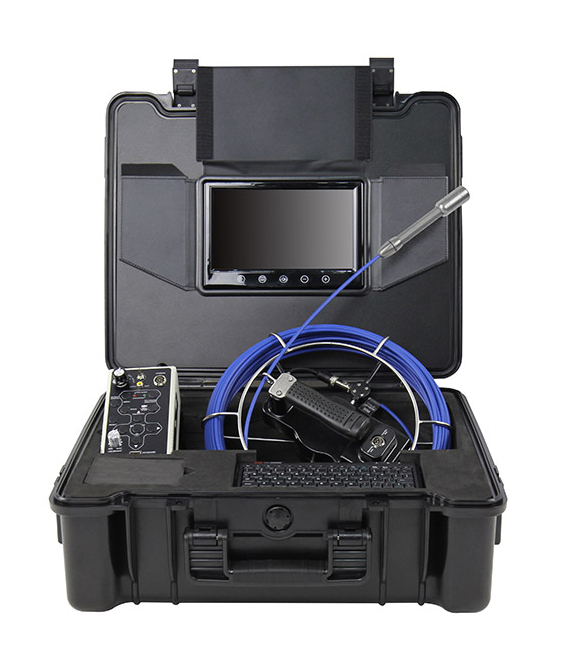

  CB9系列 ∅7~28mm鏡頭

  Model: CB9-2330 (23mm camera / 30m cable)
  自動水平鏡頭

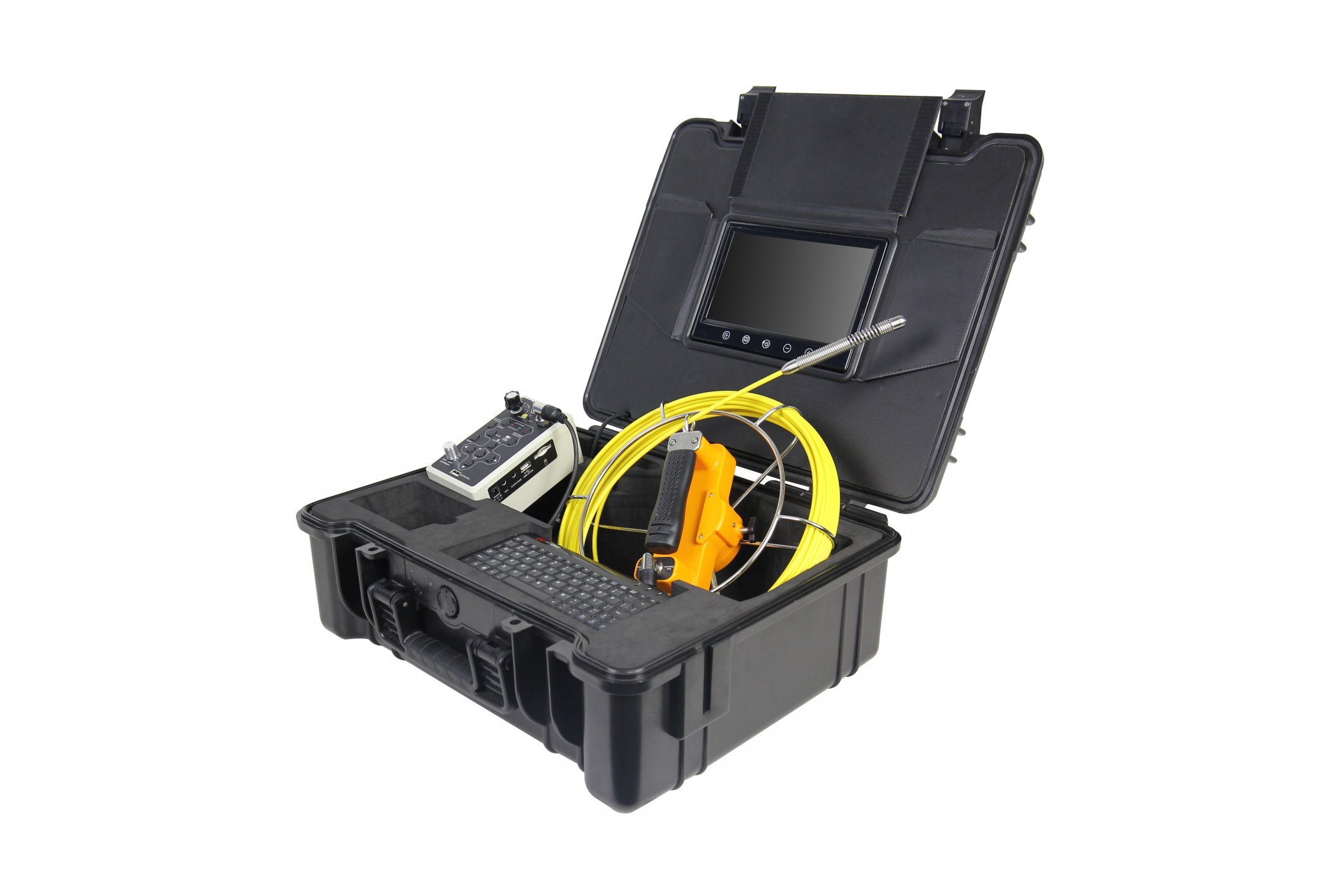

  Model: CB9-1430 (14mm camera / 30m cable)
  自動水平鏡頭

  ​

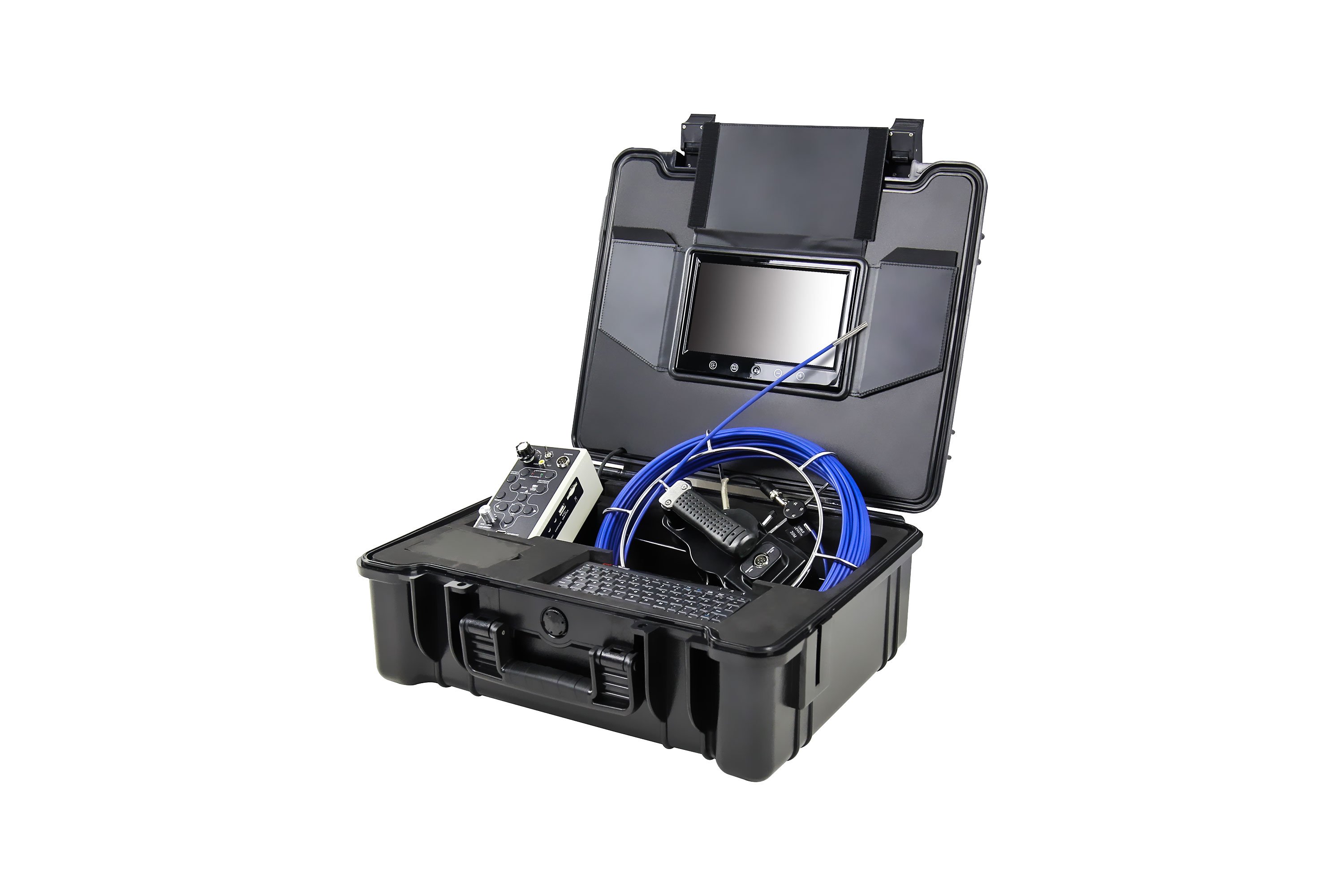

  Model: CB9-0730 (7mm camera / 30m cable)

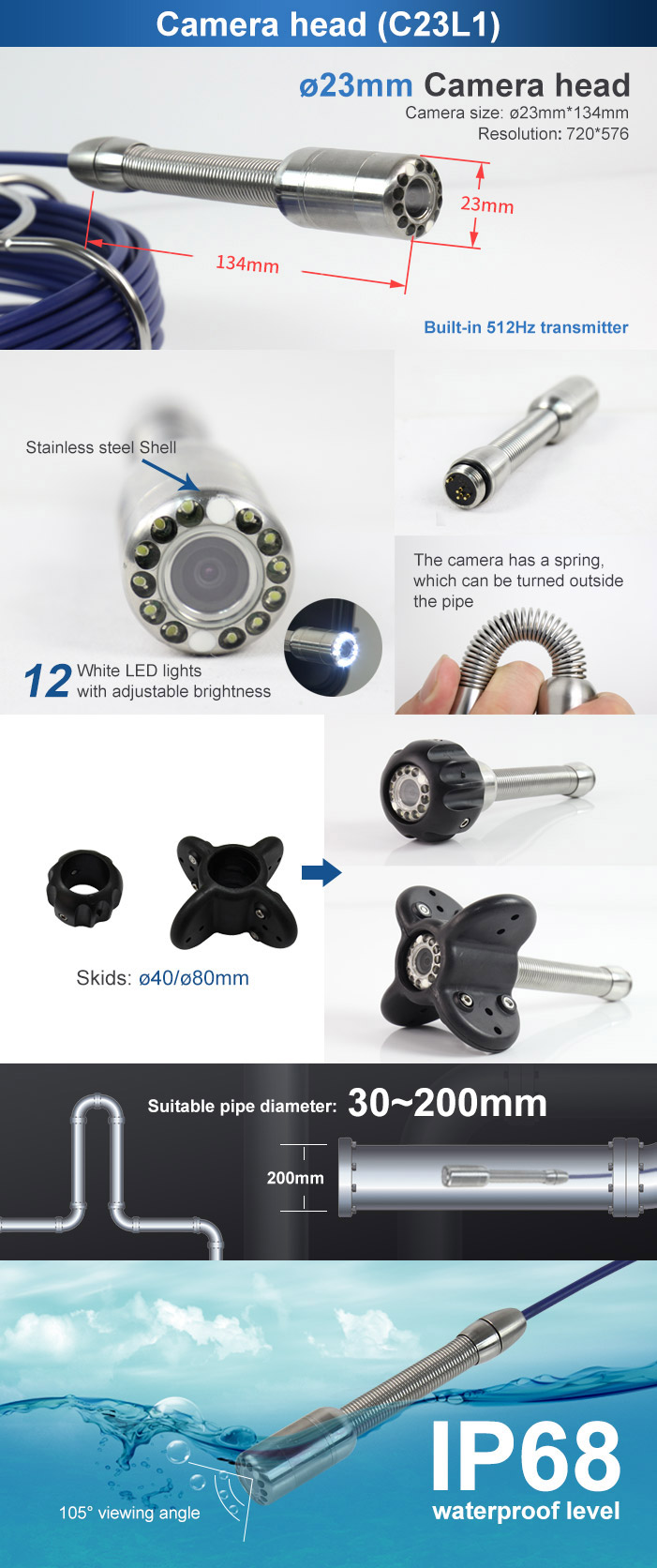

  ∅23mm 鏡頭介紹
  IP68 / LED x12 / ∅40 & ∅80置中器 / 521Hz發射器(選配)

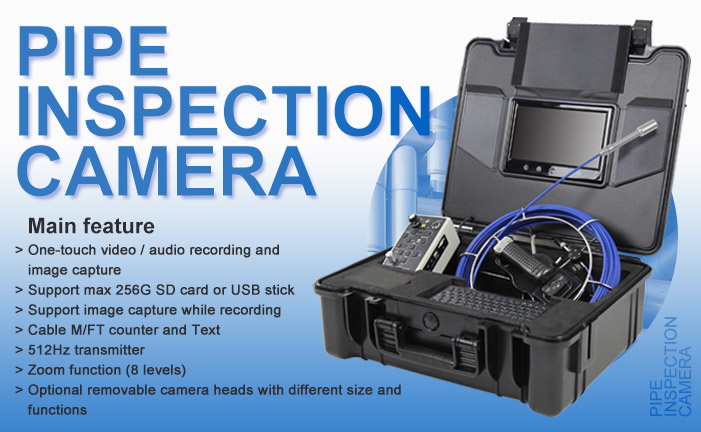

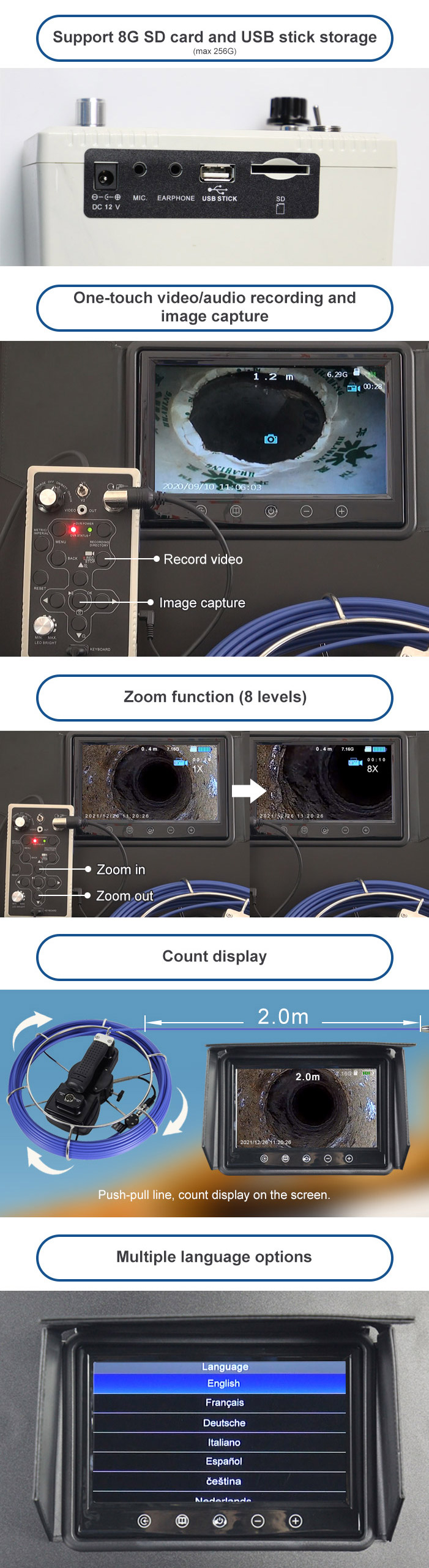

  控制盒介紹
  支援max256G記憶體 / 8X數位放大 / 支援計碼功能

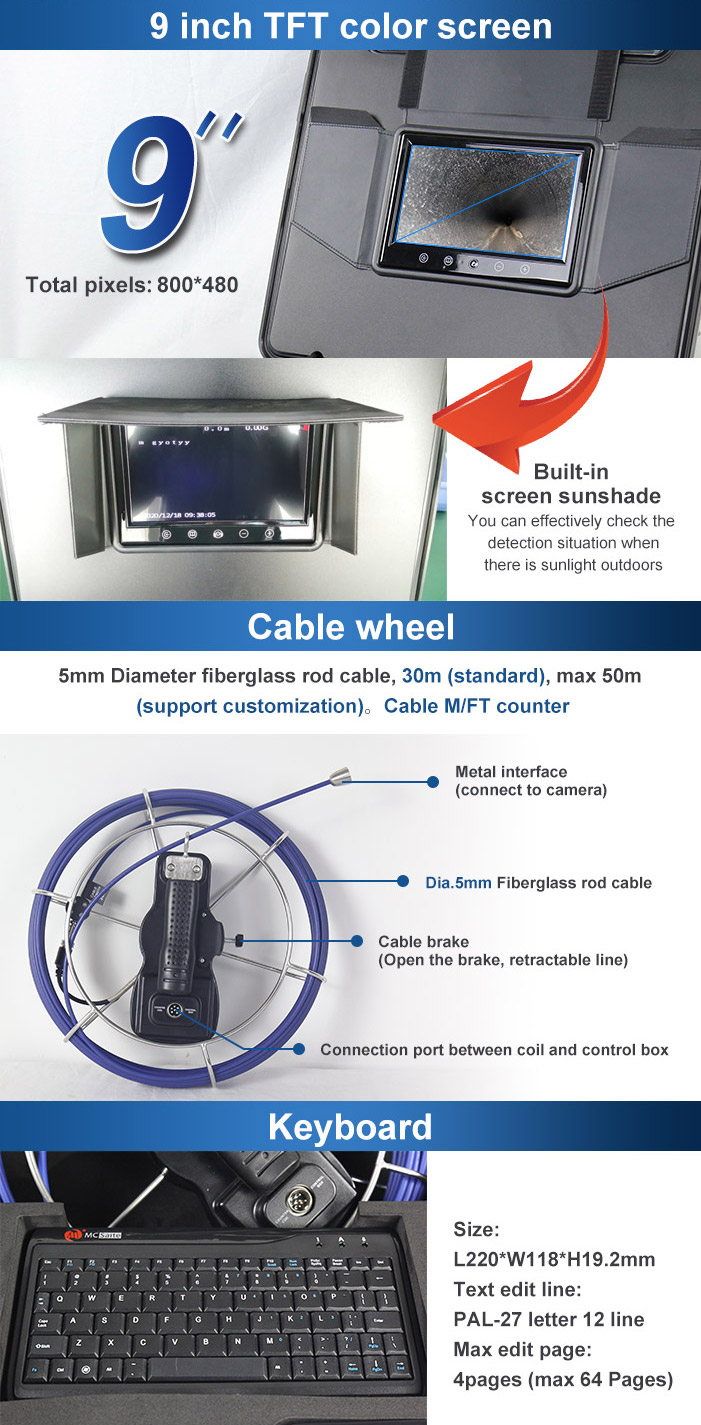

  9吋TFT 800x480 螢幕
  30~50米收線架 / 鍵盤

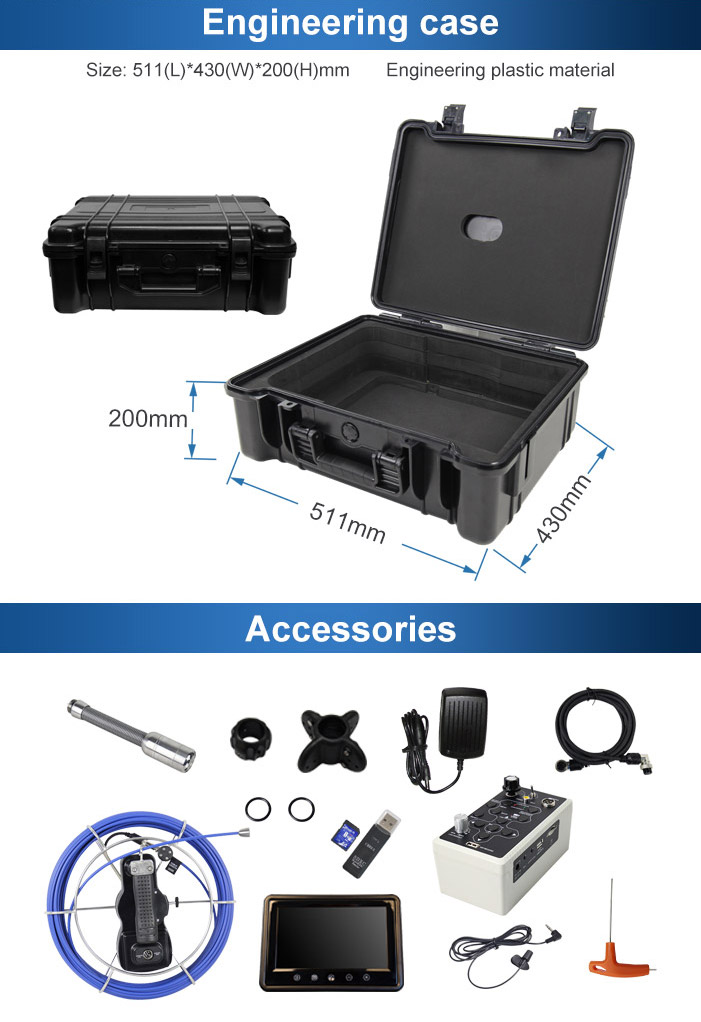

  手提箱尺寸

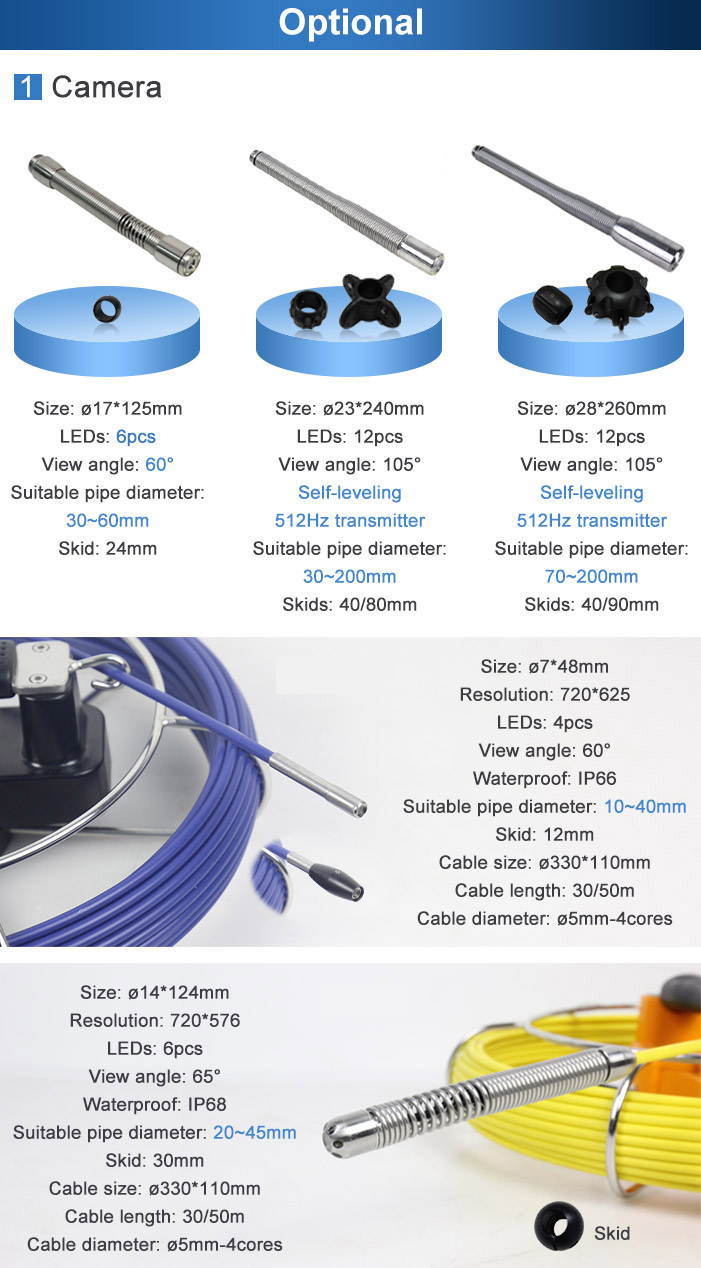

  主機可搭配多種規格鏡頭
  ∅7mm / ∅14mm / ∅17mm / ∅23mm(自動水平) / ∅28mm(自動水平)




  CB9系列 操作介紹影片

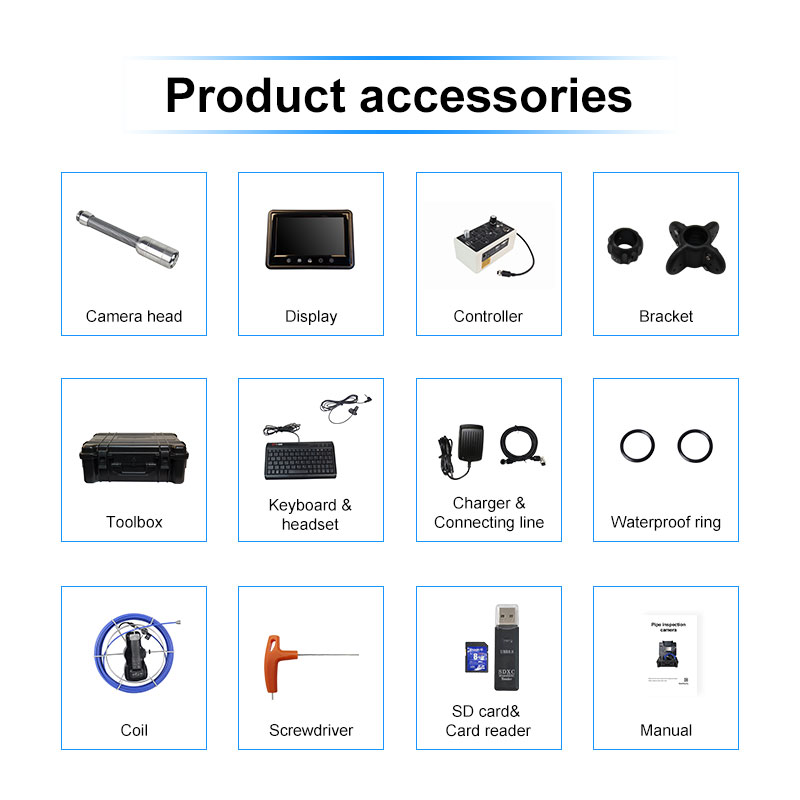

  標準配件





• 產品規格


  CB9 - 360度 ∅50mm鏡頭

  Series	CB9-50
  探頭直徑	50mm
  觀看方向	360° 水平旋轉  180° 垂直旋轉
  鏡頭解析度	960TV line
  D.O.F.	3-50cm
  F.O.V.	90°
  照片解析度	JPEG 720*576
  影片解析度	AVI 720*576
  照明類型	LED 4pcs
  照明強度	可調光
  探頭長度	60M /80M /100M /120M   纜線直徑: 9.5mm
  防水等級	Camera: IP68
  螢幕	9 inch TFT LCD
  螢幕解析度	800*480
  工作續航力	≥4h
  尺寸	Case size: 460(L)*370(W)*180(H)mm / Cable size: 768(L)*396(W)*820(H)mm
  相容性	可互換的顯示器和不同直徑的管子
  軟體功能	視頻/音頻錄製和圖像截取、計數器和文本、縮放功能（x8 級）
  語言	英語、法語、德語、意大利語、西班牙語、捷克語、荷蘭語
  標準配件	8G SD卡 (max 256G) & USB隨身碟, 512Hz 發射器、軌道車140mm~330mm
  選配	自水平鏡頭 / Locator定位器 / 15吋螢幕
  手提箱	工程塑料
  包裝尺寸	2箱 52*45*21cm GW:10kg & 84*39*87cm GW:33kg



  CB9 - ∅7-28mm鏡頭

  Series	CB9-7	CB9-14	CB9-17	CB9-23	CB9-28
  探頭直徑	7mm	14mm	17mm	23mm	28mm
  鏡頭方向	前視鏡頭
  鏡頭解析度	960TV line
  鏡頭功能	沒有			自動水平功能
  適合管徑	10-40mm	20-45mm	30-60mm	30-200mm	70-200mm
  D.O.F.	3-50cm
  F.O.V.	60°	65°	50°	105°	105°
  置中器尺寸	∅12mm	∅30mm	∅24mm	∅40/80mm	∅40/90mm
  照片解析度	JPEG 720*576
  影片解析度	AVI 720*576
  照明類型	LED 4~12 pcs
  照明強度	可調光
  探頭長度	30M /50M  纜線直徑: 5mm
  防水等級	Camera: IP68
  螢幕	9 inch TFT LCD
  螢幕解析度	800*480
  工作續航力	≥4h
  尺寸	511(L)*430(W)*200(H)mm
  相容性	可互換的顯示器和不同直徑的管子
  軟體功能	視頻/音頻錄製和圖像截取、計數器和文本、縮放功能（x8 級）
  語言	中文、英語、日語....等八國語言
  標準配件	鏡頭、線纜輪、主機、SD卡及讀卡機、防滑墊、充電器、螺絲起子、防水圈、說明書、手提箱
  選配	Locator定位器 / 15吋螢幕
  手提箱	工程塑料
  包裝尺寸	531(L)*450(W)*220(H)mm GW:12kg

• 系列型號

  CB9 Series 可轉向探頭

  型號	螢幕	探頭直徑	電纜長度	探頭功能	解析度
  CB9-5060PT	9"	Ø50mm	60M	360° 水平 180° 垂直	960TV line
  CB9-5080PT	9"	Ø50mm	80M	360° 水平 180° 垂直	960TV line
  CB9-50100PT	9"	Ø50mm	100M	360° 水平 180° 垂直	960TV line
  CB9-50120PT	9"	Ø50mm	120M	360° 水平 180° 垂直	960TV line



  CB9 Series 自動水平探頭 (不可轉向)

  型號	螢幕	探頭直徑	電纜長度	探頭功能	解析度
  CB9-5060	9"	Ø50mm	60M	自動水平	960TV line
  CB9-5080	9"	Ø50mm	80M	自動水平	960TV line
  CB9-50100	9"	Ø50mm	100M	自動水平	960TV line
  CB9-50120	9"	Ø50mm	120M	自動水平	960TV line



  CB9 Series 7~28mm 前視鏡頭

  型號	螢幕	探頭直徑	電纜長度	解析度	鏡頭替換
  CB9-0730	9"	Ø7mm	30M	960TV line	固定式
  CB9-0750	9"	Ø7mm	50M	960TV line
  CB9-1430	9"	Ø14mm	30M	960TV line	可分離 只相容14mm
  CB9-1450	9"	Ø14mm	50M	960TV line
  CB9-1730	9"	Ø17mm	30M	960TV line	可以替換鏡頭 Φ17mm Φ23mm Φ28mm
  CB9-1750	9"	Ø17mm	50M	960TV line
  CB9-2330	9"	Ø23mm	30M	960TV line
  CB9-2350	9"	Ø23mm	50M	960TV line
  CB9-2830	9"	Ø28mm	30M	960TV line
  CB9-2850	9"	Ø28mm	50M	960TV line
